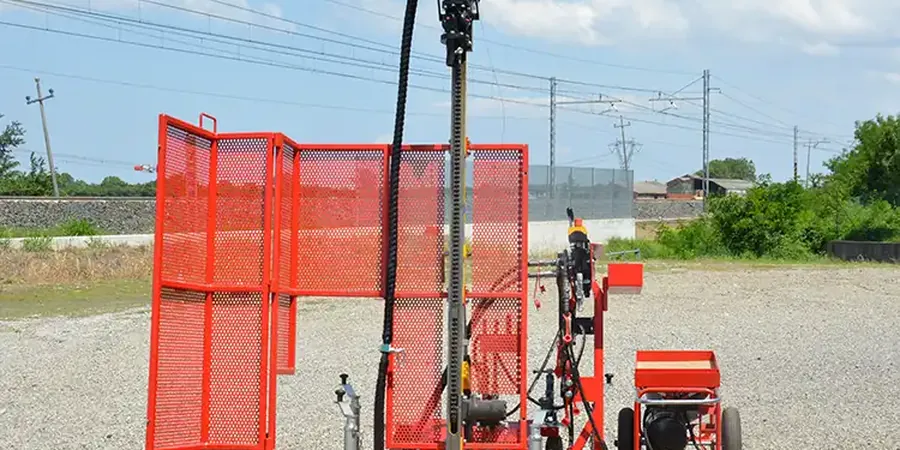

En la terraza fluvial alta del Biobío vimos un proyecto de 8 pisos donde la memoria de cálculo original subestimó la presencia de lentes de arena suelta a 9 metros de profundidad. El contratista ya tenía las zapatas armadas cuando los primeros golpes del SPT marcaron rechazo anticipado. Tuvimos que reconfigurar la cota de fundación en 72 horas. El ensayo de penetración estándar en Concepción no es un trámite para cumplir con la ordenanza: es la radiografía real de un subsuelo que mezcla depósitos fluviales gruesos con intercalaciones finas compresibles. Operamos con martinete de seguridad y varillaje AW, verificando energía entregada cada 20 ensayos para que el valor N60 refleje condiciones sísmicas de diseño. En paralelo, cuando el perfil muestra alternancia de gravas con matriz arenosa, complementamos la campaña con columnas de grava para evaluar mejoramiento antes de decidir el tipo de fundación definitiva.
El valor N60 no es un número aislado: en Concepción lo correlacionamos con la velocidad de onda de corte para anticipar el comportamiento sísmico real del depósito.
Preguntas frecuentes
¿Cuánto cuesta un ensayo SPT por metro lineal en Concepción?
El precio del SPT en Concepción oscila entre $242.000 y $313.000 por metro lineal perforado, dependiendo de la accesibilidad del sitio, la profundidad requerida y la necesidad de equipo sobre camión o trípode desarmable. La cotización incluye el informe con perfil N60 corregido y clasificación visual de cada muestra.
¿Qué norma chilena regula la ejecución del ensayo de penetración estándar?
La NCh 3364 establece el procedimiento para la ejecución e informe del SPT en Chile. Además, se aplica la norma NCh 1516 como referencia internacional. Para la clasificación sísmica del sitio, la NCh 433 exige el valor N60 corregido por energía y confinamiento.
¿Cómo se corrige el valor N de campo a N60 para diseño sísmico?
Medimos la energía entregada por el martinete con un acelerómetro adherido al varillaje según NCh 165. Si la relación de energía ERi es menor al 60%, corregimos el N de campo multiplicando por (ERi/60). Luego aplicamos corrección por confinamiento, diámetro de perforación y longitud del varillaje para obtener el N60 final que exige la NCh 433.
¿En qué zonas de Concepción es obligatorio hacer SPT para fundaciones?
La ordenanza general de urbanismo y construcciones exige estudio de mecánica de suelos con SPT para edificaciones de más de 2 pisos en todo el radio urbano de Concepción. En las terrazas altas del Biobío y en el sector de Collao, la presencia de arenas sueltas y nivel freático somero hace indispensable extender el SPT al menos hasta 15 metros para descartar potencial de licuefacción.
