En Concepción, lidiar con la variabilidad lateral de los depósitos fluviales del Biobío te puede complicar cualquier campaña. Muchas veces vemos que un SPT no alcanza a captar la interdigitación de lentes de arena suelta en una matriz limosa. Por eso, cuando necesitamos resolución milimétrica sin alterar el material, llevamos el ensayo CPT con cono sísmico de 20 toneladas de empuje. La punta registra qc y fricción cada centímetro, y el geófono integrado mide velocidad de onda de corte para clasificar el suelo según Robertson (1990) en tiempo real. Antes de meter maquinaria pesada en el patio de maniobras, conviene revisar la accesibilidad con una prospección con calicatas si hay rellenos recientes, o cruzar datos con un perfil de refracción sísmica cuando la traza es larga y el CPT no puede cubrir todo el tramo.
El CPT con medición de presión de poros detecta lentes de arena suelta de apenas 2 cm que un SPT simplemente no ve.
Particularidades de la zona

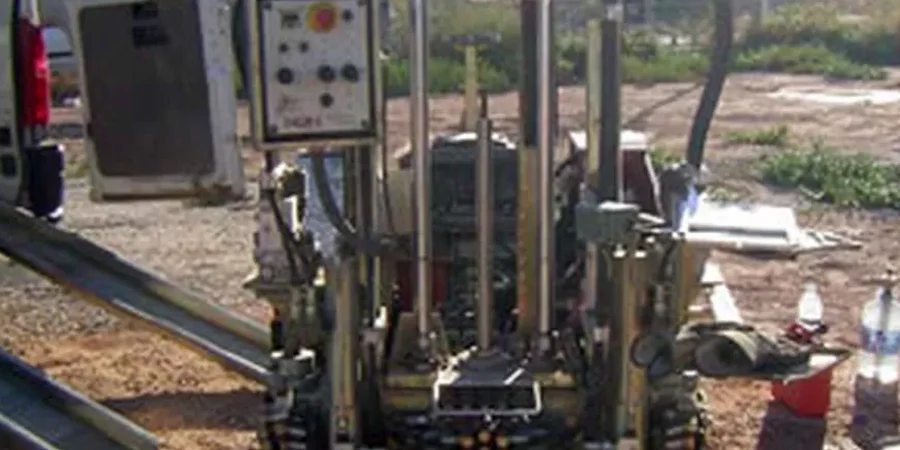

El equipo de CPT que movilizamos en Concepción va montado sobre orugas con nivelación automática, y pesa cerca de 12 toneladas incluyendo el lastre. En terrenos con napa freática alta, típicos del llano central penquista entre septiembre y noviembre, el cono con piezocono mide el exceso de presión de poros durante el hincado y luego la disipación al detener la penetración. Eso nos da el coeficiente de consolidación horizontal in situ, un dato que en laboratorio cuesta meses obtener. El riesgo operativo más frecuente acá es el rechazo prematuro por gravas del antiguo cauce del Biobío; cuando el cono golpea un bolo, el sistema corta automáticamente para no dañar la celda de carga, y decidimos si reubicar el punto o cambiar de técnica. En sectores con pendiente como Cerro La Pólvora, la estabilidad del equipo exige anclajes laterales antes de perforar, y la evaluación de estabilidad de taludes previa define si la plataforma es segura para la maniobra.
Preguntas frecuentes
¿Qué diferencia hay entre un CPT y un SPT para el suelo típico de Concepción?
El SPT te da un valor de N cada 50 cm, y recuperas muestra alterada. El CPT registra qc, fs y presión de poros cada centímetro de forma continua. En los suelos finos con intercalaciones de arena del Biobío, el CPT detecta cambios de estratigrafía que el SPT pierde entre cuchara y cuchara. Para licuefacción, el CPT tiene correlaciones más confiables porque trabaja con datos casi continuos.
¿Cuánto cuesta un ensayo CPT en Concepción y de qué depende el precio final?
¿Hasta qué profundidad pueden llegar con el CPT en los suelos de Concepción?
En los limos y arenas del llano central llegamos sin problema a 25-28 metros. El límite lo pone el rechazo: cuando el cono encuentra gravas gruesas o bolones del antiguo lecho del Biobío, el sistema corta automáticamente para proteger la celda de carga. En esos casos evaluamos si conviene reubicar el punto o completar con rotación.
¿El CPT sirve para clasificar el suelo sin sacar muestras?
Sí. Usamos el Soil Behavior Type Index (Ic) de Robertson, que relaciona la resistencia de punta normalizada con la razón de fricción. El gráfico Qtn-Fr te clasifica el suelo en tiempo real mientras el cono avanza. No reemplaza una muestra inalterada para ensayos triaxiales, pero para perfiles estratigráficos continuos es la herramienta más precisa que tenemos.
