La particular geografía de Concepción, marcada por la Cordillera de la Costa y la influencia del río Biobío, genera depósitos de suelos que pocas veces son ideales para cimentar directamente. Lo que más vemos en esta zona son arenas sueltas con nivel freático alto y limos blandos que colapsan ante cargas sísmicas. Para un ingeniero calculista local, el desafío no es solo soportar el peso de la estructura, sino garantizar que el terreno no se deformará durante un evento como el de 2010. Aquí es donde el diseño de columnas de grava se vuelve una herramienta clave. No se trata solo de colocar piedras; implica un estudio previo donde un ensayo CPT aporta la precisión necesaria para modelar el comportamiento del suelo antes de la intervención. La experiencia en la región nos indica que una campaña de exploración bien ejecutada es lo que separa un proyecto exitoso de uno con asentamientos diferidos.
En la cuenca de Concepción, el diseño de columnas de grava actúa como un fusible controlado: densifica el suelo y drena el exceso de presión de poros durante un sismo mayor.
Metodología y alcance

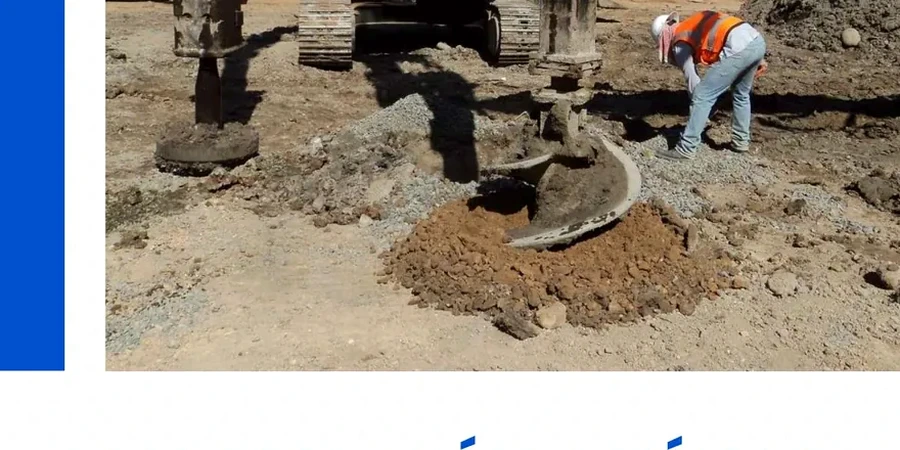

El crecimiento urbano de Concepción tras el terremoto del 27F impulsó la ocupación de terrenos que históricamente se evitaban, como los sectores próximos al humedal Los Batros en San Pedro de la Paz o las terrazas fluviales del Biobío. Esto cambió la forma de hacer geotecnia en la zona. El diseño de columnas de grava en Concepción se sustenta en la vibrosustitución, una técnica que desplaza el suelo blando e introduce un material granular compactado en el terreno natural. Lo que se busca es doble: densificar el suelo circundante y crear un drenaje vertical que acelere la disipación de presiones de poro durante un sismo. El equipo técnico modela la interacción suelo-columna, definiendo el diámetro, la separación y la longitud de penetración hasta el estrato competente. No es un procedimiento estándar; cada sector de Concepción, desde el centro hasta Hualpén, demanda una configuración particular debido a la variabilidad lateral de los estratos.
Consideraciones locales
La NCh433.Of1996 Mod.2009 y los mapas de microzonificación sísmica de Concepción dejan claro que estamos en una zona de alta amenaza. El riesgo más subestimado en el diseño de columnas de grava en Concepción es la heterogeneidad del subsuelo: la presencia de lentes de turba o arcilla orgánica no detectados en la campaña geotécnica puede anular el confinamiento lateral de la columna, llevándola a la falla por abultamiento bajo carga. En nuestra experiencia, los proyectos fallan no por el concepto de mejoramiento, sino por una caracterización insuficiente. Si el diseño no considera la granulometría real del suelo receptor, las partículas finas pueden migrar y colmatar el drenaje de la columna, anulando su función antisísmica. Para mitigarlo, la etapa de diseño debe incluir un modelo de elementos finitos que simule el comportamiento acoplado suelo-fluido bajo las aceleraciones esperadas en la zona de Concepción.
Preguntas frecuentes
¿Por qué en Concepción se recomienda el diseño de columnas de grava en lugar de una losa de fundación tradicional?
Porque los depósitos de arena suelta y limo en la cuenca de Concepción son propensos a la licuefacción. Una losa tradicional solo reparte la carga, pero no mejora las propiedades del suelo. La columna de grava densifica el terreno y crea un drenaje vertical, reduciendo drásticamente el riesgo de asentamiento súbito durante un sismo.
¿Cuánto cuesta el diseño y la ejecución de columnas de grava en Concepción?
El costo varía según la profundidad del estrato competente y la densidad de la malla. En proyectos típicos en la zona de Concepción, el diseño y la ejecución de columnas de grava suelen manejarse en un rango que va desde los $637.000 hasta los $2.361.000 pesos chilenos, dependiendo de la complejidad del sitio y el volumen de mejoramiento requerido.
¿Qué sucede si durante la ejecución de las columnas de grava en Concepción se encuentra un lente de suelo orgánico no previsto?
Es una situación que se da ocasionalmente en los sectores cercanos a los humedales de Concepción. Si el lente es delgado, se puede atravesar y anclar la columna en el estrato firme inferior. Si el espesor es considerable, el equipo técnico debe reevaluar el diseño, pudiendo optar por una precarga estática o un sistema combinado con geotextil de refuerzo para controlar el abultamiento lateral.
